Elektronika Dasar

Posted by 16525024 on March 20th, 2018

Rangkaian Elektronika

Rangkaian (Circuit) adalah rangakaian yang bersifat tertutup, minimal terdiri dari sumber energi listrik dan beban.

Gambar 1.1 Rangkaian Elektronika Sederhana





















A. Komponen Elektronika

1. Resistor

Resistor adalah komponen dasar elektronika yang digunakan untuk membatasi jumlah arus yang mengalir dalam satu rangkaian. Sesuai dengan namanya resistor bersifat resistif dan umumnya terbuat dari bahan karbon. Besarnya nilai resistansi suatu resistor dapat kita lihat dari gelang-gelang warna yang terdapat pada badan resistor.

Gambar 2.1 Resistor dan Pembacaanya



2. Kapasitor

Kapasitor ialah komponen elektronika yang mempunyai kemampuan menyimpan electron-elektron selama waktu yang tidak tertentu. Pengertian lain Kapasitor adalah komponen elektronika yang dapat menyimpan dan melepaskan muatan listrik. Struktur sebuah kapasitor terbuat dari 2 buah plat metal yang dipisahkan oleh suatu bahan dielektrik. Bahan-bahan dielektrik yang umum dikenal misalnya udara vakum, keramik, gelas dan lain-lain.

Gambar 2.2 Macam-macam kapasitor



3. Dioda

Dioda adalah komponen elektronika yang terdiri dari dua kutub dan berfungsi menyearahkan arus, terdiri dari penggabungan dua semikonduktor yang masing-masing diberi doping (penambahan material) yang berbeda, dan tambahan material konduktor untuk mengalirkan listrik.

Gambar 2.3 Dioda dan Simbolnya



4. LED (Lampu Endap Rendah)

Light Emitting Diode atau yang sering disingkat LED merupakan komponen elektromagnetik yang dapat memancarkan cahaya monokromatik melalui tegangan maju. LED terbuat dari bahan semi konduktor yang merupakan keluarga dioda. LED dapat memancarkan berbagai warna, tergantung dari bahan semikonduktor yang digunakan. Dengan bentuknya yang kecil, sehingga dapat dipasangkan dengan mudah ke berbagai perangkat elektronika. Kelebihan dari LED yaitu tidak menimbulkan panas dalam mnghasilkan cahaya. Hal tersebut dikarenakan LED tidak memerlukan pembakaran filamen.

Gambar 2.4 LED (Light Emitting Diode)



5. Saklar

Saklar adalah sebuah perangkat yang digunakan untuk memutuskan dan menghubungkan aliran listrik, dengan kata lain adalah suatu alat yang dapat atau berfungsi menghubungkan atau pemutus aliran listrik (arus listrik) baik itu pada jaringan arus listrik kuat maupun pada jaringan arus listrik lemah.

Gambar 2.5.1 Saklar



Gambar 2.5.2 Macam-Macam Simbol Saklar



Posted in Uncategorized | No Comments »

Sinyal Analog dan Digital

Posted by 16525024 on March 8th, 2018

A. Pengertian dan Perbedaan Sinyal Analog  dan Digital

1. Sinyal Analog

Sinyal analog atau isyarat analog adalah sebuah sinyal data yang berbentuk gelombang yang kontinyu, yang akan membawa suatu informasi dengan merubah karakteristik dari gelombang.

Dua parameter atau karakteristik yang terpenting dan dimiliki oleh isyarat analog yaitu amplitude dan juga frekuensi. Isyarat analog pada biasanya telah dinyatakan dalam gelombang sinus, mengingat gelombang sinus itu merupakan sebuah dasar yang berguna bagi semua bentuk isyarat analog.

2. Sinyal Digital

Sinyal digital adalah sebuah sinyal data yang terdapat dalam bentuk pulsa dan dapat mengalami sebuah perubahan yang secara tiba tiba dan memiliki besaran antara 0 sampai 1. Teknologi dari sinyal digital tersebut hanya mempunyai dua buah keadaan, yaitu keadaan 0 dan juga keadaan 1, sehingga hal ini tidak akan mudah untuk terpengaruh oleh adanya derau atau noise, akan tetapi transmisi pada sinyal digital hanya dapat mencapai jarak jangkau pada pengiriman data yang dekat saja. Sinyal digital itu biasa disebut dengan istilah sinyal diskret.

B. Perbedaan sinyal analog dan digital

Salah satu perbedaan dari sinyal analog dan sinyal digital adalah dilihat dari segi bentuknya.

source: Youtube

Sinyal analog memiliki bentuk yang menyerupai sebuah gelombang, sedangkan sinyal digital itu sendiri memiliki bentuk berupa pulsa dan bentuk dari sinyal digital itu sendiri dapat mengalami perubahan secara tiba tiba.

sumber:

  1. (http://www.sagga-us.net/2015/08/pengertian-dan-perbedaan-sinyal-analog.html)
  2. (Youtube: Physics – Waves Analogue and Digital Signals).

Posted in Uncategorized | No Comments »

Mechatronics

Posted by 16525024 on March 6th, 2018

Pengertian Mekatronika

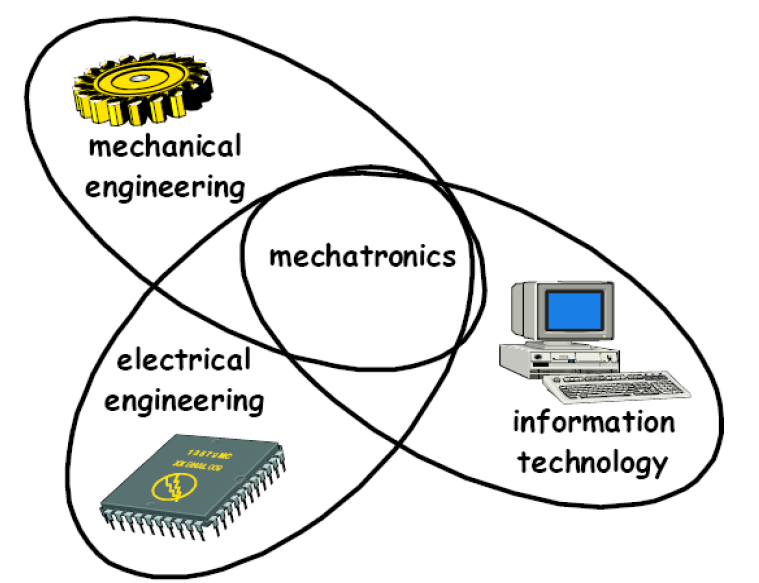

Mekatronika adalah sinergi ilmu yang merupakan gabungan dari, elektronika, sistem kendali dan ilmu komputer. Mekatronik adalah teknologi atau rekayasa yang menggabungkan sebuah teknologi tentang mesin, elektronika, dan informatika untuk merancang, memproduksi, mengoperasikan dan memelihara sistem untuk mencapai tujuan yang dimanfaatkan. Secara sempit pengertian mekatronika mengarah pada teknologi kendali numerik yaitu teknologi mengendalikan mekanisme menggunakan aktuator untuk mencapai tujuan tertentu dengan memonitor informasi kondisi gerak mesin menggunakan sensor, dan menggunakan informasi tersebut ke dalam mikro-prosesor. Contohnya adalah lengan robot dan mesin bubut. Beberapa manfaat penerapan mekatronik adalah sebagai berikut:

1.  Meningkatakan fleksibiltas

Manfaat terbesar dari penerapan mekatronik adalah meningkatkan fleksibilitas mesin dengan menambahkan fungsi-fungsi baru yang mayoritas merupakan kontribusi mikro-prosessor seperti lengan robot industri yang dapat melakukan bebagai jenis pekerjaan dengan merubah program di mikro-processornya seperti lengan manusia.

2. Meningkatkan Kehandalan

Dengan menerapkan switch semikonduktor, maka masalah-masalah dapat diminimalisirkan sehingga meningkatkan kehandalan. Selain itu dengan menggunakan komponen-komponen mesin sebagai pengendali gerak, tingkat presisi dan kecepatan telah mencapai garis saturasi yang sulit untuk diangkat lagi. Dengan menerapkan kendali digital dan teknologi elektronika maka tingkat presisi mesin dan kecepatan gerak mesin dapat diangkat lebih tinggi lagi sampai batas tertentu.

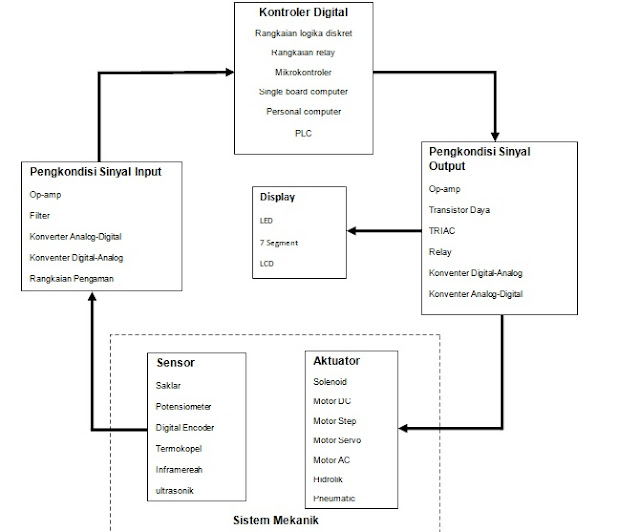

Komponen Utama Sistem Mekatronika

Aplikasi Aplikasi Mekatronika

  1. Perancancang sensor/transduser
  2. Peralatan rumah tangga dan perkantoran :mesin cuci, mesin isap debu, timbangan digital, microwave, remote control, pembuat kopi, sistem HVAC, kamera, mesin foto kopi
  3. Berbagai peranti pada komputer: mouse, printer, disk drive, CD ROM drive, keyboard.
  4. Dunia penerbangan : pengendalian pesawat tebang secara Fly By Wire(FBW) yang terdapat pada kapal induk
  5. Peralatan medis dan laboratorium
  6. Bidang Industri: monitoring dan kendali berbagai peralatan industri
  7. Bidang robotik: mesin las lengan robot

Posted in Uncategorized | No Comments »
